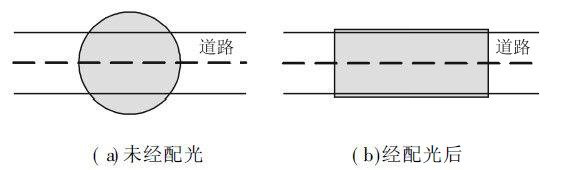

在道路照明中，如果没有对LED路灯光源配光，照射在路面上的光型为面积较大的圆形光斑，会有部分光散落到路面之外而没有被利用，如图1(a)所示。
　　为了满足对路面的亮度、照度、均匀度的要求，且尽可能使得大部分光都分布在道路面上以提高灯光的利用率，减少不必要的浪费，通常需要对LED路灯进行配光，LED路灯输出的光线照射在路面上所形成的光型或光斑以矩形为佳，如图1(b)所示。


图1、LED路灯道路照明照射光斑示意图

1、道路照明标准配光要求
　　根据《城市道路照明设计标准》要求，道路照明中道路分为快速路与主干路、次干路、支路，LED道路照明配光要求标准值应符合表1的规定。
　　表1 道路照明标准值目前的LED路灯研究主要集中在次干路和支路上的应用，光通量小是LED路灯不能应用在主干路上的主要原因。在主干路上的应用还有待LED技术的研究和发展。

级别	道路类型	路面亮度			路面照度		眩光限制 阈值增量 TI（%） 最大初始值	环境比 SR 最小值
		平均亮度 Lav（cd/m2） 维持值	总均匀度 Uo 最小值	纵向均匀度 UL 最小值	平均照度 Eh,av（lx） 维持值	均匀度 UE 最小值
Ⅰ	快速路、主干路	1.50/2.00	0.4	0.7	20/30	0.4	10	0.5
Ⅱ	次干路	1.00/1.50	0.4	0.5	15/20	0.4	10	0.5
Ⅲ	支路	0.50/0.75	0.4	——	8/10	0.3	15	——

2、LED路灯的配光曲线
　　发光强度的空间分布通常称为配光曲线。在LED路灯的下方，光强应是最小，随着仰角θ增加，光强I增加。函数关系为：

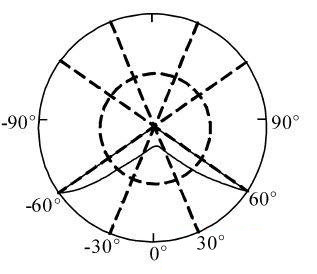

即配光曲线表达式。道路照明单一灯具的理想配光曲线示意图如图2所示。
　　由于光学设计复杂性，配光形状难以完全符合函数关系，可以减小θ角的投射范围，减少灯具的间距来得到均匀照度。一般来说，希望在配光后能实现宽角度的“蝙蝠翼”形配光。

图2：道路照明LED路灯理想的配光曲线图
